Cấu tạo của bộ cổ góp điện 4 pha ( 40x80x100 ) : Cổ góp được đúc từ vật liệu cách điện có lõi là 4 vành đồng dày 12mm cách điện với nhau và nối ra 4 cọc đối xứng nhau có đường kính trục 40mm và đường kính ngoài 80mm, chiều cao là 100mm.

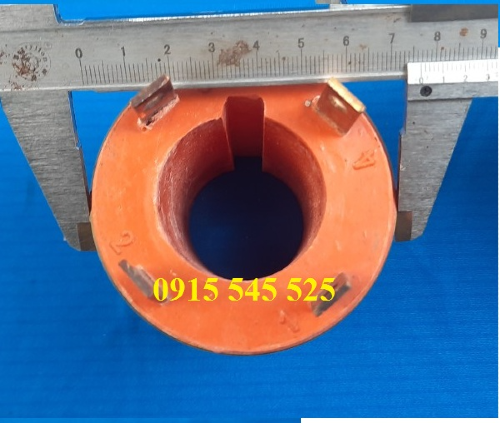

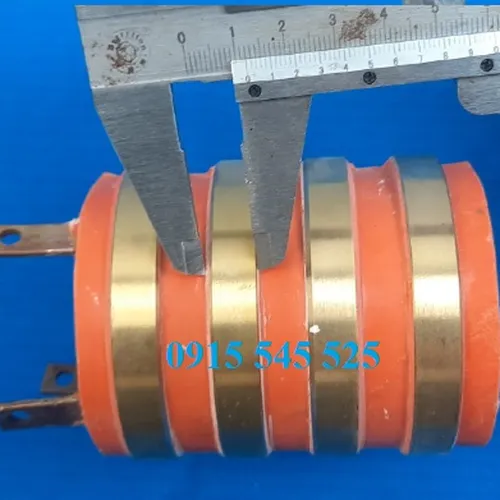

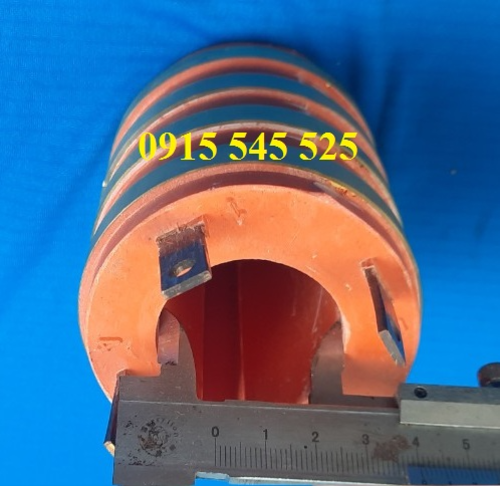

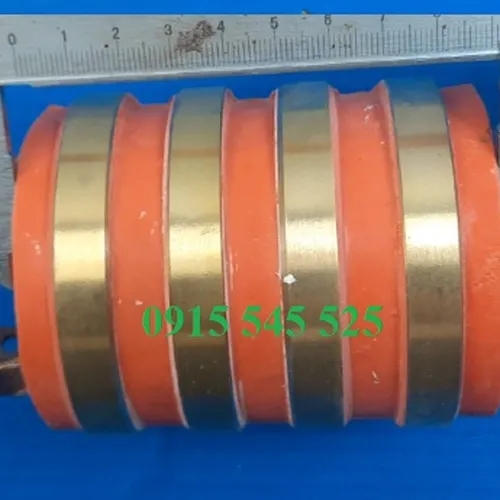

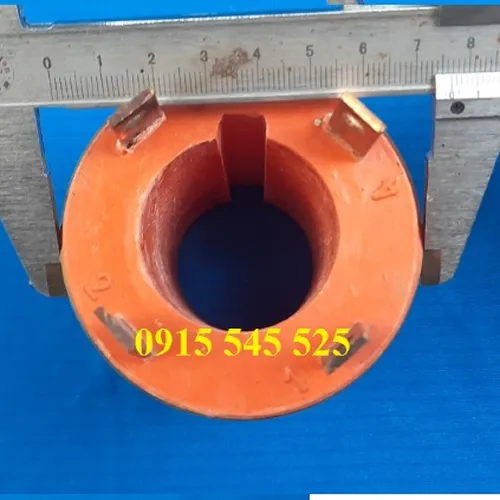

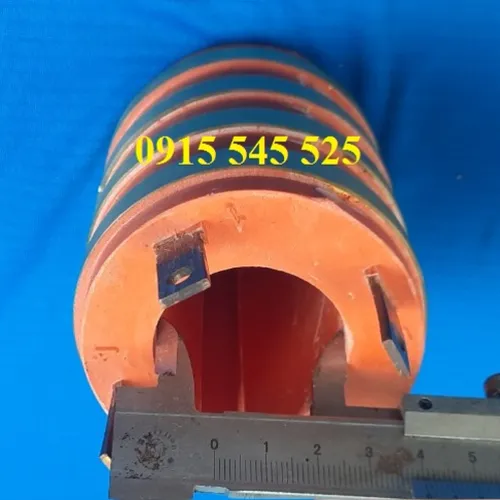

Hình bộ cổ góp điện 4 pha ( 40x80x100)
Giá nhôm cổ góp điện 4 pha ( 40x80x100 ) được đúc bằng nhôm có hình cánh cung để lắp than áp vào đường kính tròn của cổ góp. Giá nhôm cổ góp điện 4 pha ( 40x80x100) được trang bị lò xo dạng lá để luôn luôn đẩy than vào để đảm bảo tiếp xúc với vành đồng cổ góp điện.

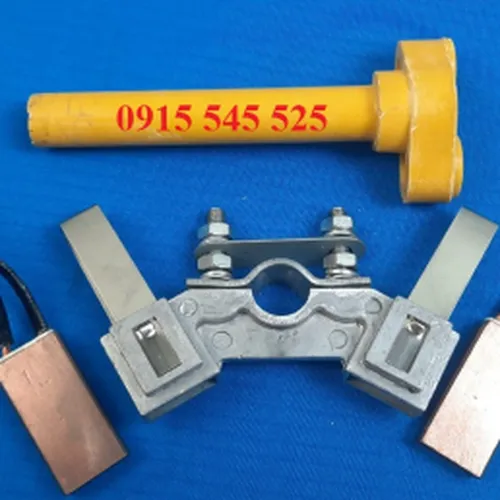

Hình giá nhôm cổ góp điện 4 pha ( 40x80x100)
Than cho cổ góp điện 4 pha ( 40x80x100) có quy cách 8x20x40 đảm bảo lấy được dòng điện đến 40 Amper. Tùy vào môi trường mà chọn than hợp kim có mã J164 hoặc D374N. Than cổ góp điện trong quá trình sử dụng sẽ chịu mòn theo thời gian làm việc để dể thay thế và đảm bảo chống mài mòn cho vành cổ góp do ma sát gây ra
Hình than cổ gốp điện 4 pha ( 40x80x100)
Ty bắt giá nhôm cổ góp 4 pha ( 40x80x100) được làm từ vật liệu cách điện, phần đế có 2 lổ ren để bắt bulong M8 vào đế cố định. Phân thân cây ty để bắt vào 4 giá nhôm có đường kính 16mm đảm bảo độ cứng vững và cách điện an toàn.
Hình ty bắt giá nhôm cổ góp điện 4 pha ( 40x80x100)

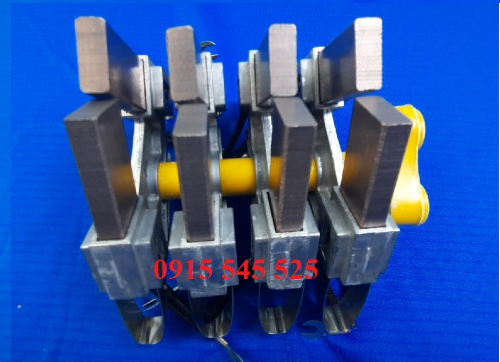

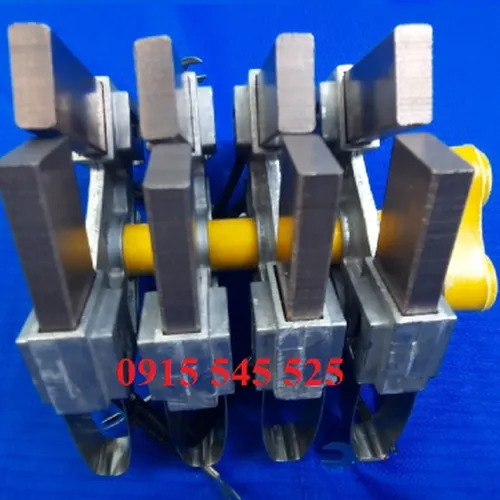

Hình bắt giá nhôm cổ góp điện 4 pha ( 40x80x100)
Ứng dụng của bộ cổ góp điện 3 pha ( 35x80x70) : Được dùng cho tang quấn cáp, động cơ dây quấn 3 pha, máy làm bánh tráng, máy sấy, máy đóng gói, dây chuyền xử lý trong ngành môi trường...
