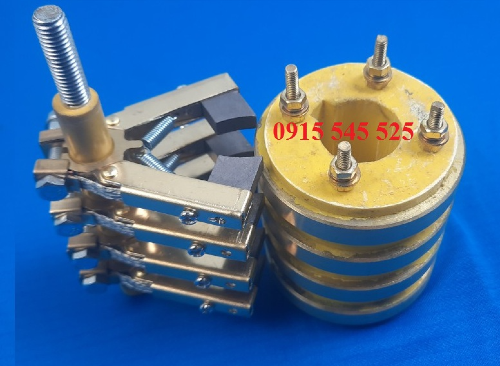

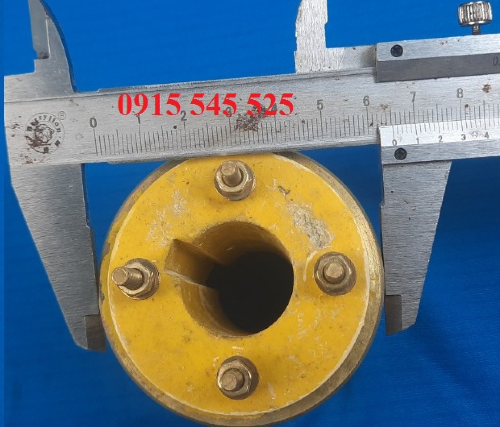

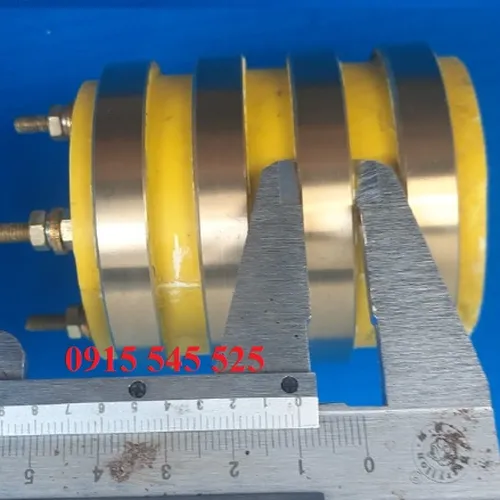

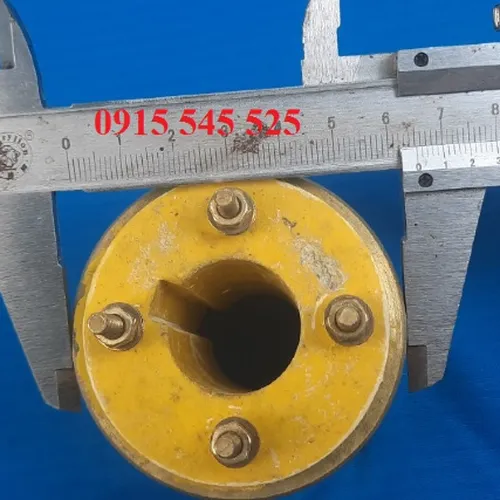

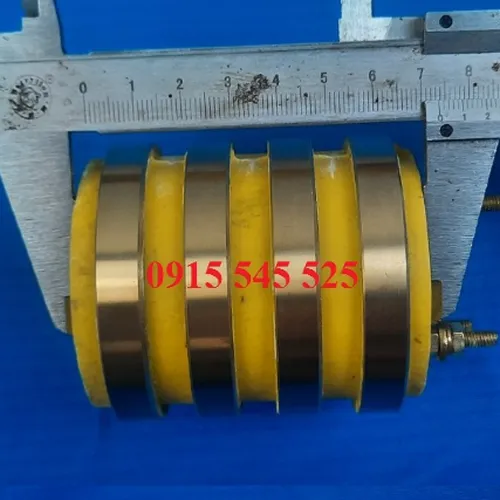

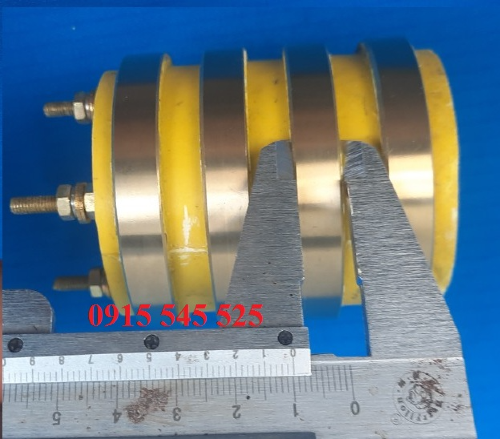

Cổ góp điện 4 pha ( 25x65x80 ) có cấu tạo gồm cổ góp có 4 pha hay gọi là cổ góp 4 vành có quy cách đường kính trục 25mm, đường kính ngoài 65mm và chiều cao 80mm, vành đồng rộng 10mm, dòng điện lấy ra tầm 20A.

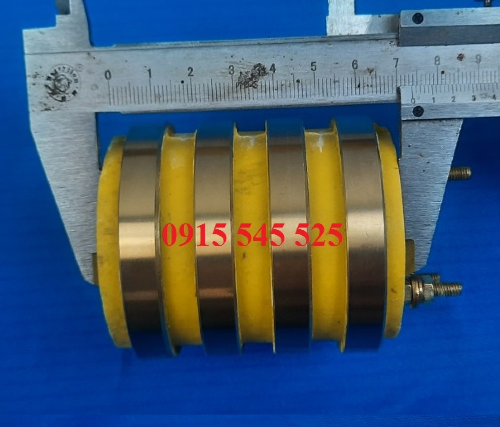

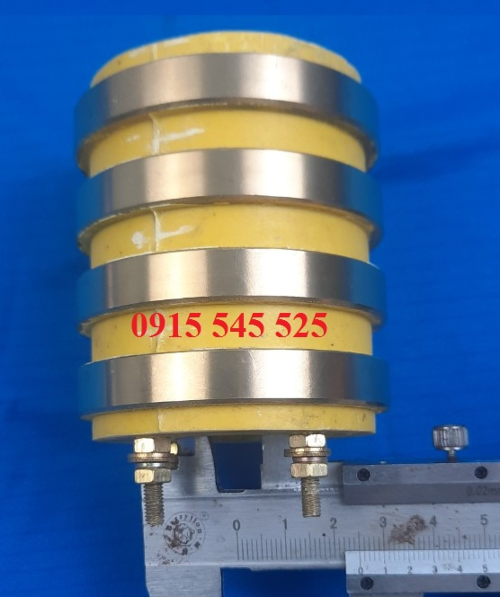

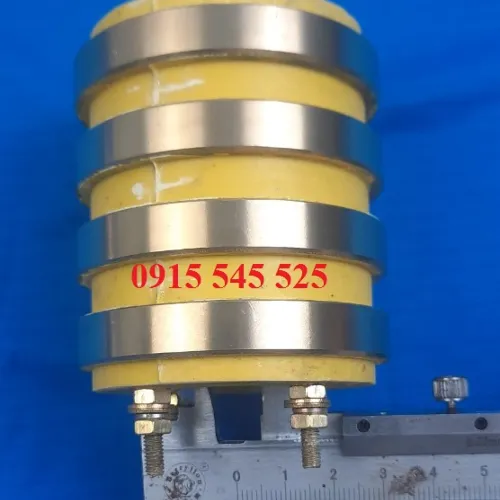

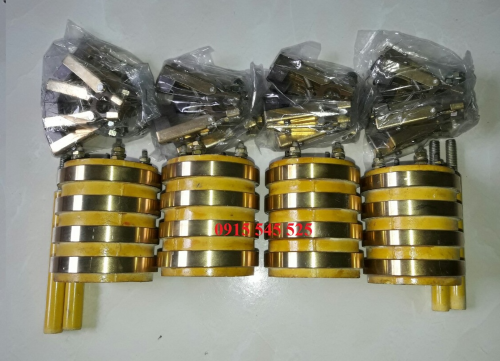

Hình bộ cổ góp điện 4 pha quy cách 25x65x80

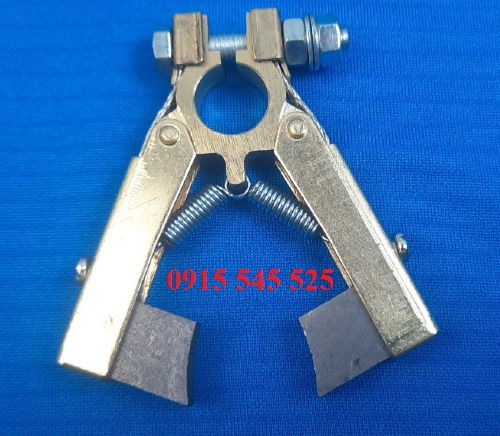

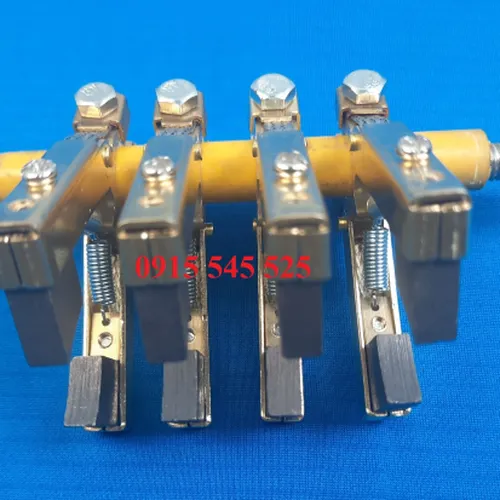

Giá than cho cổ góp điện 4 pha ( 25x65x80) có cấu tạo hình chữ V có khả năng thay đổi góc V bằng lò xo để từ hợp với từng đường kính của cổ góp. Đuôi giá than cổ góp để kẹp ty cố định lổ 12mm và có bulong siết chặt lại. Đầu giá than để bắt than tiếp xúc với cổ góp để lấy điện, than dùng nhiều mòn sẽ thay thế than mới mà không làm ảnh hưởng đến cổ góp.

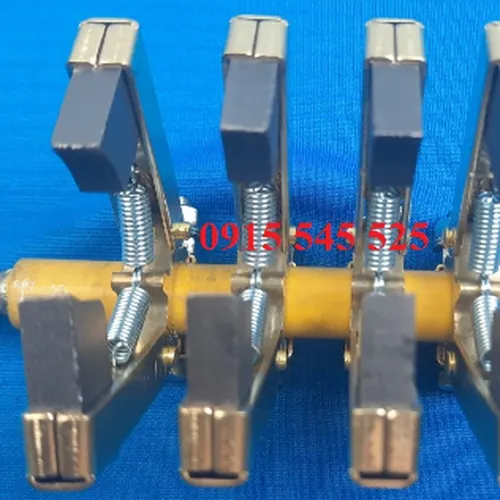

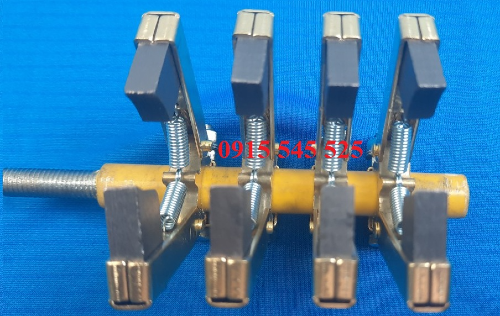

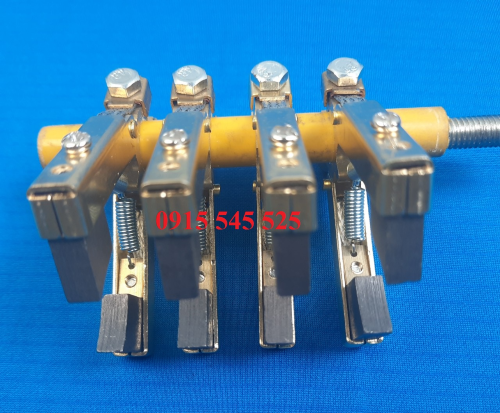

Hình giá than đồng cổ góp hình chữ V

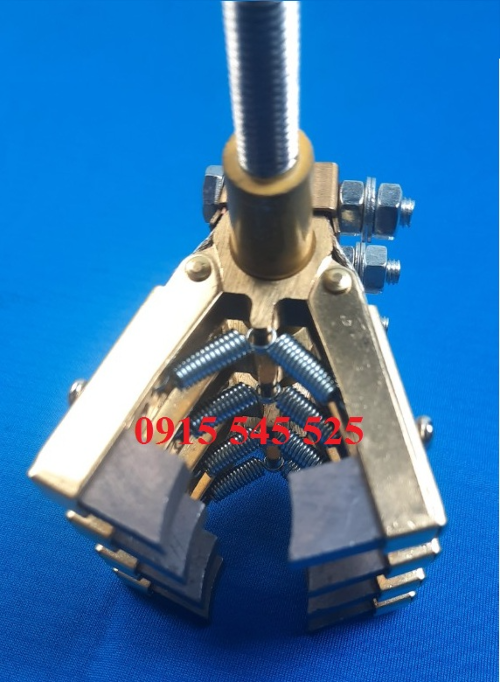

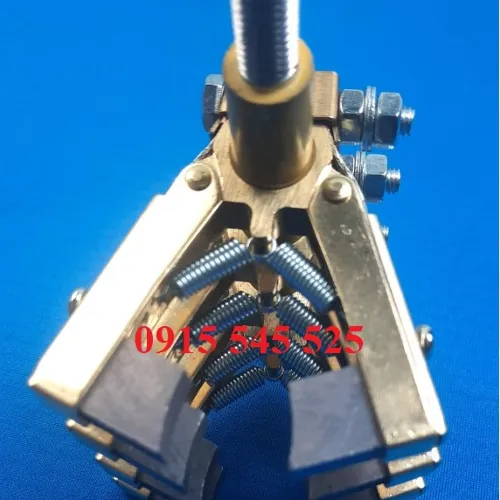

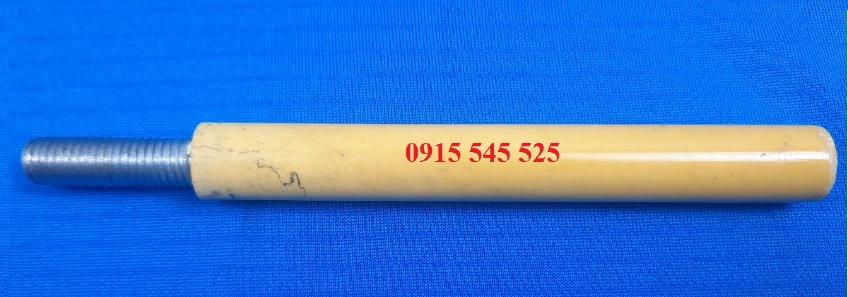

Ty bắt giá than cổ góp được cấu tạo bằng 1 cây ty ren dài đường kính 8mm, thân ty được bao bọc lớp cách điện dày 2mm, một đầu để trống bắt đai ốc M8. Ty bắt giá than cổ góp dùng để bắt cố định vào giá đỡ song song với trục cổ bắt cổ góp. Ty bắt cổ góp để bắt các giá than vô, tùy vào cổ góp dùng mấy pha thì bắt bấy nhiêu giá than vô đúng với khoản cách vành cổ góp rồi siết cố định bu lông lại.
Hình ty cổ góp 12mm
Cổ góp điện 4 pha ( 25x65x80 ) nầy thường được sử dụng trong các máy bao bì, đóng gói, các máy vớt rác trong xử lý môi trường, cấp điện trong các xe goòng...
Video cổ góp điện
